摘要,什么是35kv干式放電線圈；35kv干式放電線圈分類；35kv干式放電線圈的優點；35kv干式放電線圈的分類及安裝方式，注意事項。
35kv干式放電線圈簡述
35kv干式放電線圈用于35KV高壓的電力系統中與高壓并聯電容器連接，使電容器組從電力系統中切除后的剩余電荷迅速泄放，電容器的剩余電壓在規定時間內達到要求值.帶有二次線圈,可供線路監控.
因此安裝放電線圈是變電站內并聯電容器的必要技術安全措施，可以有效的防止電容器組再次合閘時，由于電容器仍帶有電荷而產生危及設備安全的合閘過電壓和過電流，并確保檢修人員的安全。
本產品帶有二次繞組，可供線路監控、監測和二次保護用。
有時放電線圈會用放電PT代替，電容器放電采用放電線圈還是電壓互感器主要看電容器的容量，一般小容量(<1.7Mvar)電容器組放電用電壓互感器即可，大容量電容器組（≥1.7Mvar）肯定要用放電線圈，否則會引起電壓互感器的燒毀或者爆炸。

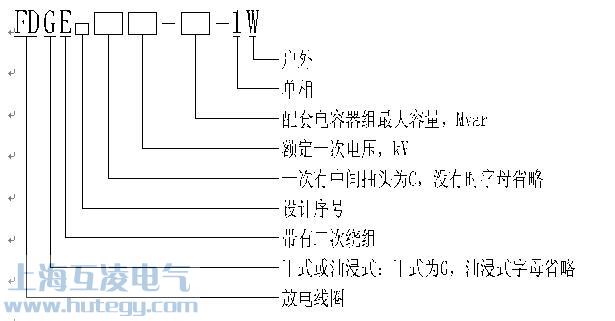

干式放電線圈型號說明
35kv干式放電線圈分類
全密封系列干式放電線圈
FDR35kV干式放電線圈
35kV干式放電線圈(開口)：本型放電線圈有一個二次繞組可以兼作電氣保護裝置用。
|
1.
|
系統標稱電壓（kV） |
35
|
||
|
2.
|
一次額定端電壓（kV） |
38.5/√3·42/√3
|
||
|
3.
|
二次額定端電壓（V） |
100
|
100/√3·100/3
|
|
|
4.
|
二次額定負荷（V·A） |
50·100
|
50×2·100×2
|
|
|
5.
|
準確級 |
0.5·1
|
0.5·1
|
|
|
6.
|
配套電容器最大容量 |
10000
|
10000
|
|
|
7.
|
絕緣水平
|
工頻耐受電壓（kV） |
95
|
|
| 雷電沖擊電壓（kV） |
200
|
|||
|
8.
|
匝間耐受電壓：3倍額定頻率 2.15倍額定電壓歷時40S | |||
|
9.
|
局部放電水平≤20pc | |||
|
10.
|
放電時間〈5S | |||
|
11.
|
抗污穢能力：外絕緣爬電比距≥31mm/kV | |||
|
12.
|
接線方式：減極性 | |||
|
13.
|
頻率：50Hz | |||
|
14.
|
相數：單相 | |||
35kV干式放電線圈(差壓)：本型放電線圈一次中間有抽頭，并有二個二次，電壓都為100V，供電壓差動保護用。
|
1.
|
系統標稱電壓（kV） |
35
|
|
|
2.
|
一次額定端電壓（kV） |
11×2·12×2
|
|
|
3.
|
二次額定端電壓（V） |
100×2
|
|
|
4.
|
二次額定負荷（V·A） |
50×2·100×2
|
|
|
5.
|
準確級 |
0.5·1
|
|
|
6.
|
配套電容器最大容量 |
10000
|
|
|
7.
|
絕緣水平
|
工頻耐受電壓（kV） |
95
|
| 雷電沖擊電壓（kV） |
200
|
||
|
8.
|
匝間耐受電壓：3倍額定頻率 2.15倍額定電壓歷時40S | ||
|
9.
|
局部放電水平≤20pc | ||
|
10.
|
放電時間〈5S | ||
|
11.
|
抗污穢能力：外絕緣爬電比距≥31mm/kV | ||
|
12.
|
接線方式：減極性 | ||
|
13.
|
頻率：50Hz | ||
|
14.
|
相數：單相 | ||

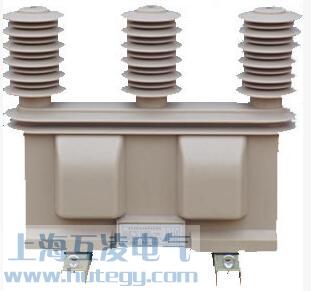

FDGRC-35W戶外干式放電線圈
干式放電線圈跟電壓互感器PT的區別
放電線圈適用于35kV及以下電力系統中,與高壓并聯電容器組并聯毗連,使電容器從電力系統中切除后的殘剩電荷迅速泄放,電容器的殘剩電壓在劃定時間內到達要求值.帶有二次線圈,可供線路監控.
放電線圈是電容柜經常使用的放電元件，有時放電線圈會用放電PT取代，電容器放電采用放電線圈仍是電壓互感器主要看電容器的容量，一般小容量電容放電用電壓互感器即可，年夜容量電容肯定要用放電線圈。在電容器停電時，放電線圈作為一個放電負荷快速泄放電容器兩頭的殘余電荷，尺度上高壓好象是要求退出的電容器在5分鐘之內要使其端電壓小于50V。
在運行時放電線圈作為一個電壓互感器使用，其二次繞組常接成啟齒三角，從而對電容器組的內部故障提供庇護(不能用母線上的PT)。我們常說電容器組的啟齒三角形庇護、不服衡電壓庇護，零序不服衡庇護現實就是這類庇護。而此種庇護年夜量地用在10KV的單Y接線的電容器組中。
干式放電線圈的優點
2.1采用環氧樹脂真空澆注結構，實現了無油化；
2.2完全免除了油滲漏、污染環境和易燃等缺點；
2.3產品結構簡單，安裝使用方便；
2.4加強的內外絕緣使產品有極高的安全性；
2.5產品維護簡單，只需在停電時擦去表面灰塵即可；
2.6產品堅固可靠，機械強度高。
3. 使用條件
3.1.安裝地點
3.1.1安裝位置：戶內或戶外；
3.1.2環境溫度：－40～＋45℃；
3.1.3海拔：不超過1000米；
3.2安裝使用環境
3.2.1無腐蝕性氣體、蒸汽，無導電性或爆炸性塵埃；
3.2.2安裝場所無劇烈的機械振動；
3.2.3最大風速：35m/s；
3.2.4放電線圈能在1.1倍額定電壓下長期運行
結構特點：
a.產品采用優質絕緣介質及先進真空澆注工藝，確保各項電氣性能指標；
b.設計參數合理，準確度高，伏安特性優良（1.5倍額定電壓范圍內，鐵芯未見明顯飽和的趨勢，保證線形度）；
c.結構簡單，安裝使用非常方便，維護簡單；
d.采用進口環氧樹脂真空澆注為主絕緣，絕緣性能優良，機械強度高，并實現了無油化，完全免除了油滲漏、污染環境和易燃易爆等特點。

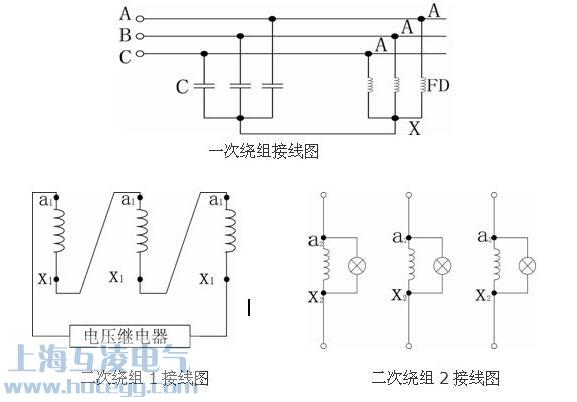

接線方式

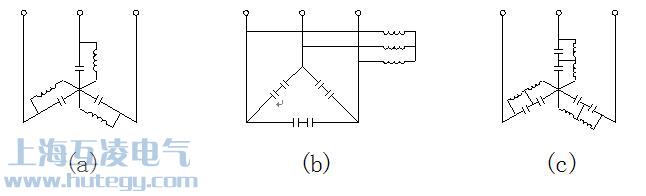

放電線圈與電容器的接線方式
注意事項
1放電線圈必須使用包裝箱包裝；并在包裝箱中固定，箱外要有型號和搬運禁忌標志。
2放電線圈應保存在防雨雪、沒有腐蝕性氣體、相對濕度不大于95%的地方。
3放電線圈供電氣連接的接觸面在運輸和儲存期間應有防腐措施。
4放電線圈一次回路通過電流小于1A，請不要使用硬質導線（如鋁排、銅排等）并聯放電線圈至電容器組（導線截面不要超過20mm2）。
注：嚴禁使用硬質導線直接連接放電線圈，否則會造成一次開路，產品報廢。
請不要使用放電線圈套管作為母線的支撐點。
每臺放電線圈附有下列文件：
產品合格證：1份；
出廠試驗記錄：1份；
使用說明書：1份；
驗收試驗
外觀檢驗
絕緣電阻測量
工頻耐受電壓（干）試驗
比值差試驗（必要時）
