一、LZJC-10電流互感器簡介

　　LZJC-10電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

　　本產品符合IEC60044-1及GB1208《電流互感器》標準。

　　本型電流互感器為環氧樹脂澆注全封閉支柱式結構，體積小、重量輕，適宜于安裝任何位置，任意方向。

　　二、LZJC-10電流互感器技術表

　　產品符合標準GB1208-1997和IEC44-1及顧客特殊要求

　　額定絕緣水平:12/42/75kV

　　額定頻率:50Hz

　　額定二次電流:5或1A

　　環境溫度:-5℃~+40℃

　　二次繞組小于或等于兩個時,可增加帶電顯示裝置

　　三、電流互感器常見故障

　　電流互感器的常見故障往往與制造缺陷有關，具體如下：

　　1)電流互感器的絕緣很厚，有的絕緣包繞松散，絕緣層間有皺折，加之真空處理不良，浸漬不完全而造成含氣空腔，從而易引起局部放電故障。

　　2)電容屏尺寸與排列不符合設計要求，甚至少放電容屏，電容極板不光滑平整，甚至錯位或斷裂，使其均壓特性破壞。因此，當局部固體絕緣沿面的電場強度達到一定數值時，就會造成局部放電。上述局部放電的直接后果是使絕緣油裂解，在絕緣層間生成大量的x臘，介損增大。這種放電是有累積效應的，任其發展下去，油中氣體分析將可能出現電弧放電的特征。

　　3)由于絕緣材料不清潔或含濕高，可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。

　　4)某些連接松動或金屬件電位懸浮將導致火花放電，例如一次繞組支持螺母松動，造成一次繞組屏蔽鋁箔電位懸浮，末屏引線接觸或焊接不良甚至斷線，均會引起此類故障。

　　5)-次連接夾板、螺栓、螺母松動，末屏接地螺母松動，抽頭緊固螺母松動等，均可能使接觸電阻增大，從而導致局部過熱故障。此外，現場維護管理不當也應引起重視。

　　例如，互感器進水受潮，雖然可能與制造廠的密封結構和密封材料有關，但是，也有維護管理的問題。一般來說，現場真空脫氣不充分或者檢修時不進行真空干燥，致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。

　　所有這些，都將給設備留下安全隱患。

　　四、LZJC-10電流互感器相關變比

　　應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

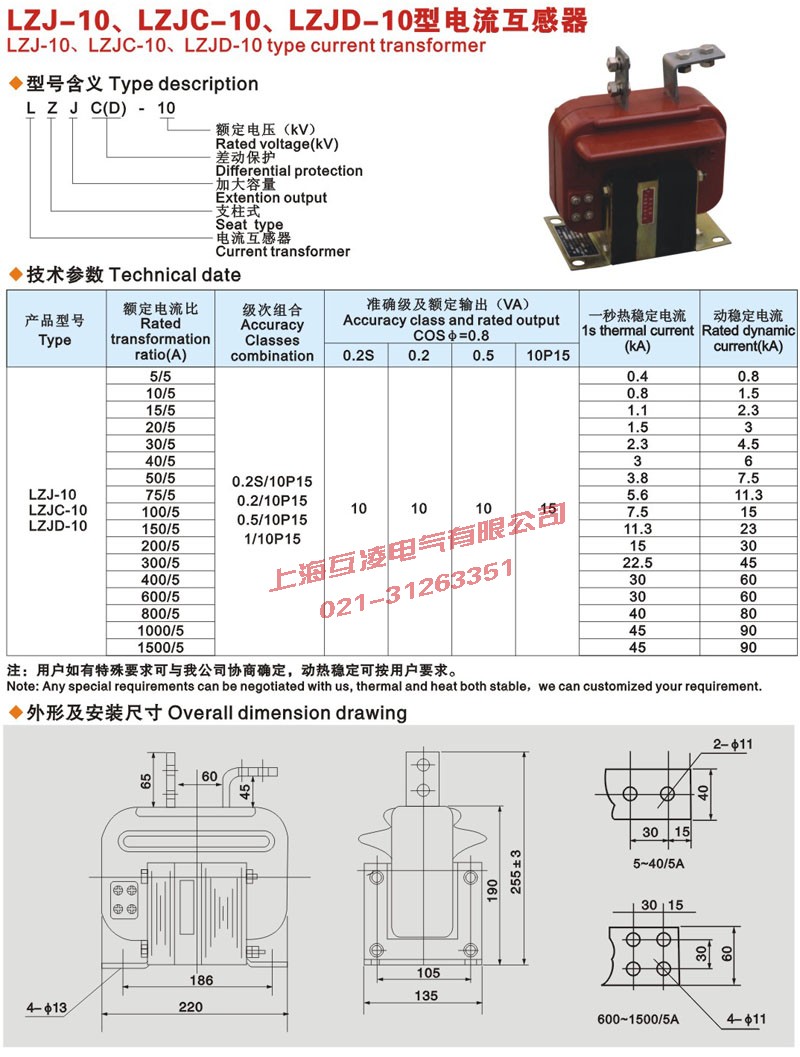

五、LZJC-10電流互感器外形尺寸圖及參數表

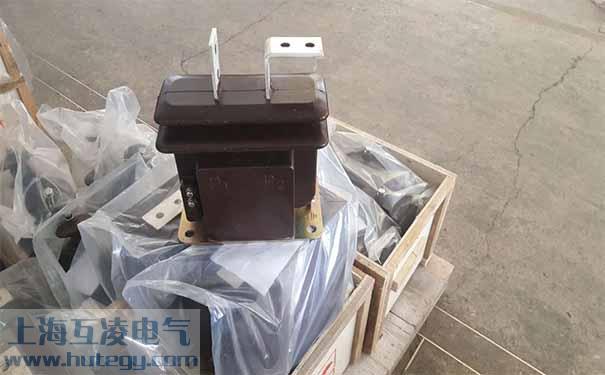

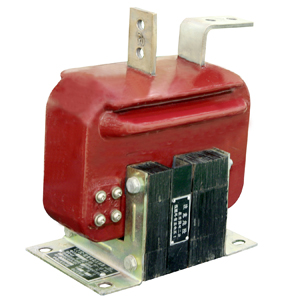

六、LZJC-10電流互感器改進型全封閉式實物圖
