關于電流互感器型號最全講解
一、電流互感器型號有什么組成
電流互感器型號有哪些字母組成：電流互感器是2個以上的拼音字母及數字組成，通常在通過型號上的字母根據字母的含義就能直觀表示出電流互感器的使用環境，絕緣方式（通常絕緣材料環氧樹脂變壓器油絕緣），絕緣結構。橫線后面一般表示工作電壓，通常是500V,660V,1KV,3KV,6KV,6.3KV,10KV,11KV,15KV,24KC,35KV,66KV等
一般來說，國產電流互感器型號字母的含義如下：
L--電流互感器A--穿墻式；M--母線型；B--支柱式；絕緣方面，C為瓷絕緣，S為塑料注射絕緣；D--單匝貫穿式；W--戶外式或者防污等級；F--復匝式；G--改進型；Y--低壓式；Z--澆注絕緣或支柱式；Q--母線型；K--塑料外殼；J--澆注絕緣或加大容量。B--保護級；C--差動保護；D--D級；J--加大容量；Q--加強型。GH--高海拔地區使用；TH--濕熱地區使用。
二、字母在電流互感器型號在不同位置的含義
同一個字母在不同位置所代表的含義也不一樣：
L：在第一位，表示電流互感器；
D：在第二位，表示單匝貫穿式，在型號的最后一個字母時表示差動保護用（部分生產廠用B或C標出）
F：在第二位，表示復匝貫穿式
Q：在第二位，表示線圈型，在第四位，表示加強型；
M：在第二位，表示母線式；
R：在第二位，表示裝入式；
A：在第二位，表示穿墻式；
C：在第二位，表示瓷套式，在第三位，表示瓷絕緣；
Z：在第三位，表示澆注絕緣；
J：在第三位，表示加大容量加強型，在第四位，表示加大容量；
G：在第三位，表示改進型；
W：在第三位，表示戶外型；
電流互感器型號的5個數字的的含義
第一字母：L—電流互感器
第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序
接地檢測用；W—抗污穢；R—繞組裸露式
第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用
第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG
第五數字：電壓等級產品序號

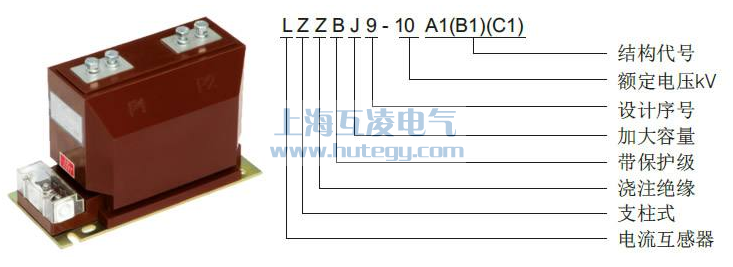

舉個例子：電流互感器型號含義：LZZBJ9-10
L電流互感器
Z支柱式
Z澆注式
B帶保護級
J加強型
9設計序號
10額定電壓（kV）
電壓互感器型號含義
JSZW-10
J電壓互感器
S三相
Z澆注式
W五注鐵心
10電壓電壓（kV）
三、電流互感器型號參數含義
額定電壓：電流互感器的額定工作電壓是指母線的最高電壓，它是根據絕緣強度確定的。。
電流互感器變比:電流互感器一次額定電流I1n和二次額定電流I2n之比，稱為電流互感器的額定變流比，Ki=I1n/I2n≈N2/N1。式中，N1和N2為電流互感器一次繞組和二次繞組的匝數。電流互感器一次側額定電流標準比（如20.30、40、50、75.100、150(A）、2Xa/C）等多種規格，二次側額定電流通常為1A或5A
電流互感器準確等級：表示互感器本身誤差（比差和角差）的等級。電流互感器的準確度等級分為0.001～1多種級別，與原來相比準確度提高很大。用于發電廠、變電站、用電單位配電控制盤上的電氣儀表一般采用0.5級或0.2級；用于設備、線路的繼電保護一般不低于1級；用于電能計量時，視被測負荷容量或用電量多少依據規程要求來選擇
測量、計量用電流互感器：測量、計量用電流互感器準確級，在額定電流下，以該準確級所規定的最大允許電流百分?jǐn)?shù)標稱。
保護用電流互感器：保護用電流互感器準確級，是以在額定準確限值一次電流下所規定的最大允許復合誤差百分?jǐn)?shù)標稱，其后標以字母P。對暫態特性的保護用電流互感器，其準確級標稱應為TP*（*為S、X、Y、Z）
5P40：40倍額定電流下，最大誤差5%。
電流互感器額定容量：額定二次電流通過二次額定負荷時所消耗的視在功率。額定容量可以用視在功率V.A表示，也可以用二次額定負荷阻抗Ω表示。
電流互感器二次額定容量要大于實際二次負載，實際二次負載應為25～100%二次額定容量。容量決定二次側負載阻抗，負載阻抗又影響測量或控制精度。負載阻抗主要受測量?jī)x表和繼電器線圈電阻、電抗及接線接觸電阻、二次連接導線電阻的影響。
熱電流：電流互感器的短時熱電流（Ith）是在二次繞組短路的情況下，電流互感器在一秒鐘內承受住且無損傷的最大一次電流方均根值，簡單的理解為電流互感器能承受因電流增大而引起的電動力及熱力作用而不致受到損壞的能力。
額定絕緣水平：根據《電流互感器》GB1208-1997的規定，對設備最高電壓3.5(3.6)≤Um＜300KV的繞組，其額定絕緣水平用額定雷電沖擊電壓和額定短時工頻耐受電壓表示；
故電流互感器銘牌上標著額定絕緣水平:12/42/75kV的含義是：
設備最高電壓12KV（方均根值），
額定工頻耐受電壓42KV（方均根值），
額定雷電沖擊耐受電壓75KV（峰值）。
額定動穩定電流：二次繞組短路的情況下，電流互感器能承受其電磁力的作用而無電氣或機械損傷的最大一次電流峰值。并且，動穩定電流通常為短時熱電流的2.5倍。
使用頻率：國內通常是50Hz或者60Hz
出廠日期：檢驗合格后打上的一個出廠日期
出廠編碼：每個廠出廠的一個編碼
四、電流互感器型號在銘牌上怎么表示
熱穩定及動穩定倍數：電力系統故障時，電流互感器受到由于短路電流引起的巨大電流的熱效應和電動力作用，電流互感器應該有能夠承受而不致受到破壞的能力，這種承受的能力用熱穩定和動穩定倍數表示。熱穩定倍數是指熱穩定電流1s內不致使電流互感器的發熱超過允許限度的電流與電流互感器的額定電流之比。動穩定倍數是電流互感器所能承受的最大電流瞬時值與其額定電流之比。
五、怎么選擇電流互感器型號
工作電壓的選擇：
1、電流互感器的額定工作電壓是指母線的最高電壓，它是根據絕緣強度確定的。超過了此電壓有可能出現閃火或擊穿現象。如出現閃弧或擊穿會造成二次側的儀表?yè)p壞。正常工作時，一次與二次的電壓基本都為0，其實際上一個恒流源。二次側電壓與二次側的負載電阻有關，如當一次側電流為100A時，二次側電流為5A，如二次側接的電流表的電阻為0.1歐，那么二次側電壓為0.5V，反應到一次引起的壓降為0.5*5/100,約為0.0025V。那一次側的電壓由二次側的電壓與變比成比例關系，與匝數比成反比。與0.66KV沒有關系。
2、額定電壓是電器長時間工作時所適用的最佳電壓。高了容易燒壞，低了不正常工作(燈泡發光不正常，電機不正常運轉)。此時電器中的元器件都工作在最佳狀態，只有工作在最佳狀態時，電器的性能才比較穩定，這樣電器的壽命才得以延長。
變比的選擇：
電流互感器一次額定電流I1n和二次額定電流I2n之比，稱為電流互感器的額定變流比，Ki=I1n/I2n≈N2/N1。式中，N1和N2為電流互感器一次繞組和二次繞組的匝數。
電流互感器一次側額定電流標準比（如20.30、40、50、75.100、150(A）、2Xa/C）等多種規格，二次側額定電流通常為1A或5A。其中2Xa/C表示同一臺產品有兩種電流比，通過改變產品頂部?jī)?chǔ)油柜外的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2Xa/C。
一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
單純從額定電流來確定電流互感器變比的話，電流互感器變比可選定為額定電流的1.3-2倍；對用于電能計量的電流互感器，變比可以選的小一點，如1.3倍，甚至更小一點，對負荷變動比較大，且常有小負荷的場所，可以選用帶“S”級的電流互感器；對用于保護用的電流互感器，變比可以選的大一點，如2倍，甚至更大一點。
對指針式儀表，要求在正常運行電流時，指針指在儀表盤的75%左右。
常用的電流互感器二次額定電流圴是5A，但1A也是國家標準。當選定電流互感器二次額定電流為5A時，電流表也就選定為額定電流5A了。
對電流互感器的選擇比較復雜，不但要看額定電流，還要校驗其接入系統后的動、熱穩定性、分析其容量、精度及二次負載等因素。
精度等級的選擇：
首先,測量用電流互感器。如果用在讀數指示,可選用1級,如果在企業內部作為節能考核用的電能計量,可選用0.5級,如果作為供電部門計費用的電能計量,應選用0.2級。0.1級可能用在實驗室做精密計量用,在工程中未遇到過。
所謂1(0.5)級(以1級和0.5級為例),是指電流互感器二次負載在某一特定條件下(
JJG313-2010《測量用電流互感器鑒定規程》第3.1條規定,基本誤差是在環境溫度0℃-40℃,相對濕度不大于80%,環境電磁干擾和機械振動可忽略時,測量用電流互感器在額定頻率、額定功率因數及二次負荷為額定負荷25%-100%之間的任一數值時,所測得的基本誤差限值),一次電流達到額定時,二次側電流的誤差百分比(稱比值誤差)為1%(0.5%),1%與1級對應,0.5%與0.5級對應,顯然0.5級的誤差比1級的低。
如果一次電流沒有達到額定值,而是比額定值小,如20%,誤差將增大,此時不是1%(1級),而可能是1.5%,對應0.5級在20%時,誤差是0.75%,很顯然都比在額定電流狀況下誤差要大些。
其次,保護用電流互感器。保護用電流互感器不同于測量用互感器,他主要是與繼電保護裝置相互配合,在供配電線路或裝置發生故障時,向保護裝置提供電流信號進而切斷故障電路,保護電力系統的安全運行。它的工作條件與測量用互感器完全不同,測量用互感器只要保證在測量范圍內達到精度要求即可,但保護用互感器一般是工作在比正常電流大幾倍甚至幾十倍的環境下才,并且其誤差要求在誤差曲線范圍內才行。
我們平時所說的5P、10P是具有不同含義的。所謂5P,是指電流互感器二次側負載在某一定值時,二次側電流的復合誤差百分比不大于5%,所謂10P,就是復合誤差不大于10%。事實上,復合誤差5P或10P的要求還不止如此。
100%5P時,還要求比值誤差不大于1%(一次電流為額定值,即
100%10P時)。
時)。
時,還要求比值誤差不大于3%(一次電流為額定值,即由于繼電保護工作在電力系統異常過電流的情況,此時電流互感器的一次電流大增,因此對負荷誤差的要求較高。不但在一次側為額定電流時應該滿足,還要求在一次側電流比額定電流大很多倍的情況下也應該滿足。其中,電流互感器能滿足復合誤差要求的最大一次電流與其額定電流之比稱準確限值系數,這個準確限值系數應注在負荷誤差之后,是限定復合誤差的條件。如:10P10,10P15,10和15就是準確限值系數,是額定一次電流的倍數。
顯然,5P的準確級比10P的高,一般常用10P。
10P15比10P10更能在一次電流大得多的情況下,保持不大于10%復合誤差。10P15也比10P10性能好價格高。
容量的選擇：電流互感器的容量，主要是根據電流互感器使用的二次負載大小來定，電流互感器的二次負載主要和其二次接線的長度和負載有關。一般來說二次線路長的，要求的容量要大一些；二次線路短的，容量可選的小一點。電流互感器的容量一般有5VA-50VA，對于短線路可選5VA，一般稍長的選20VA或30VA，特殊情況可選的更大一些。電流互感器容量的選擇要復合實際的要求，不是越大越好，只有選擇的二次容量大小接近實際的二次負荷時，電流互感器的精度才較高，容量偏大或偏小都會影響測量精度。考慮是安裝在配電柜上，就要看測量單元（電度表或綜合保護裝置）和互感器的距離了，如果測量單元是在距離較遠的綜控室，則一般選擇20VA或30VA，如果測量裝置也是裝在配電柜上的，則選5VA或10VA就可以滿足要求。建議按三個方面綜合考慮：1、根據負荷電流的大小選擇變比，一般按照60-80的%額定電流選擇比較理想；2、計量用的互感器就選精確度高點（0.5級足矣），測量用的可以更低點；3、根據配電柜的布局選擇穿心式或普通式互感器，強烈建議使用普通式，穿心式的固定支撐問題一直做的不太可靠，如果布局實在狹小也只好用穿心式了；另外提醒注意以下幾點：1、有多個二次繞組的電流互感器一定要把閑置的二次接線端用銅芯線牢固的短接起來；2、切記嚴禁在電流互感器二次側安裝保險、空氣開關之類的保護元件；3、必須在停電后才能在電流互感器上作業，千萬不要帶電拆、裝電流互感器；4、第一次帶電時最好不要帶負荷，即使接錯線了造成的危害會小很多；5、電流互感器出現開裂、變色、變形、發熱等現象時立即切斷電源，不要扛
還需要注意一下參數：
比差：互感器的誤差包括比差和角差兩部分。比值誤差簡稱比差，一般用符號f表示，它等于實際的二次電流與折算到二次側的一次電流的差值，與折算到二次側的一次電流的比值，以百分?jǐn)?shù)表示。
角差：相角誤差簡稱角差，一般用符號δ表示，它是旋轉180°后的二次電流向量與一次電流向量之間的相位差。規定二次電流向量超前于一次電流向量δ為正值，反之為負值，用分（’）為計算單位。
電流互感器拐點電壓：額定拐點電壓也稱飽和起始電壓:此電壓為額定頻率下的正弦電壓加于被測CT二次繞組兩端，一次繞組開路，測量勵磁電流，當電壓每增加10%時，勵磁電流的增加不能超過50％。
